首頁 > 產品中心 > 高精度手動平臺系列 > 手動升降臺
產品型號 | PT-SD415 |
安裝臺面 | 101.6*76.2mm |
臺面高度 | 21.3mm~46.8mm |
調節范圍 | 25mm |
負載能力 | 55.1 lbs (25kg) |
重量 | 425.2g |
材質 | 7075鋁合金 |
產品特性：
1、Z軸高度調節范圍25mm，臺面高度從21.3mm到46.8mm；
2、安裝臺面：101.6*76.2mm；
3、垂直負載能力55.1lbs (25kg)；
4、頂部和底部有多規格螺紋孔和安裝槽;

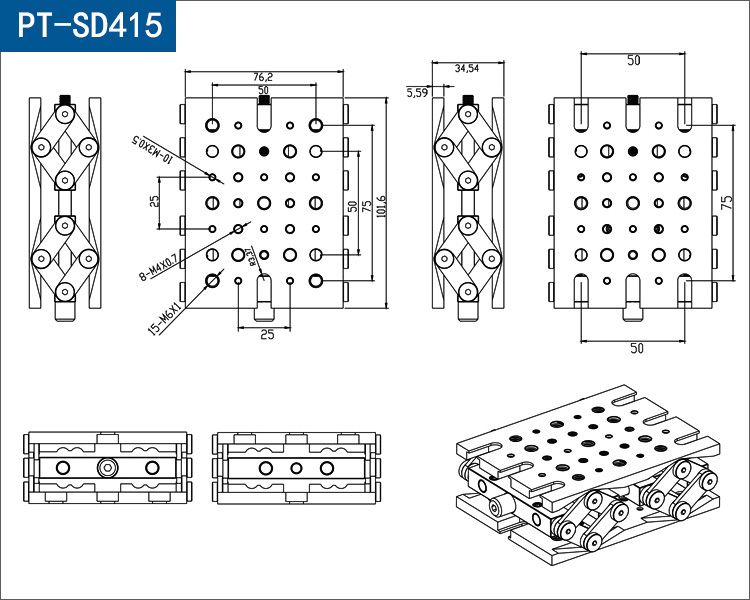

產品尺寸圖：

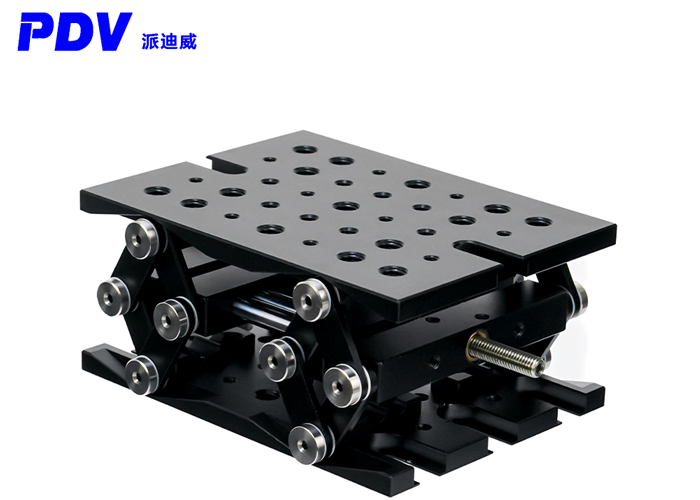

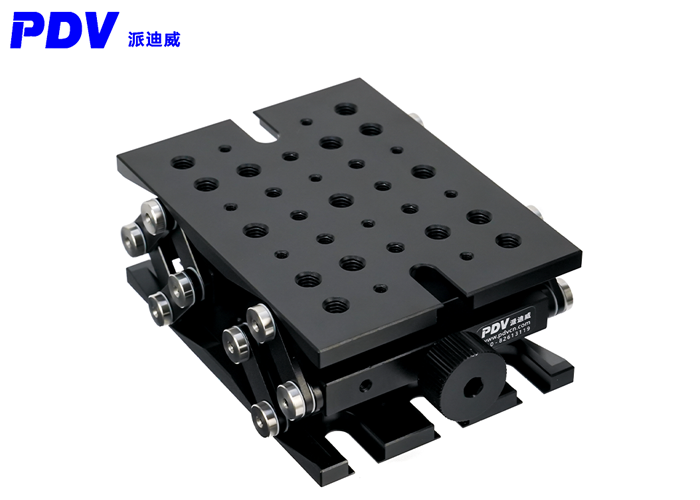

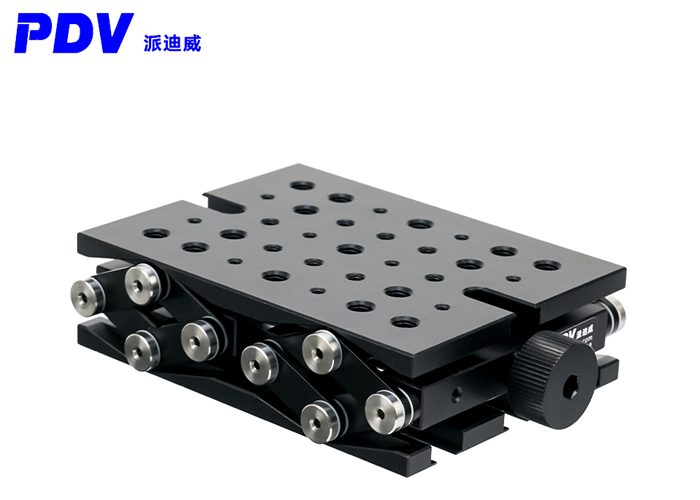

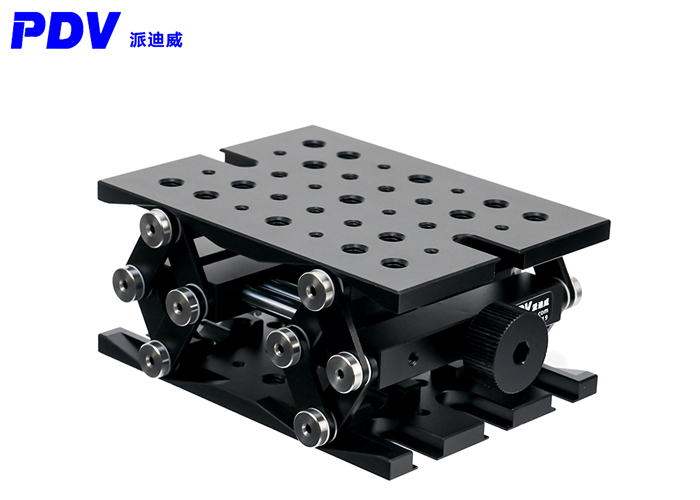

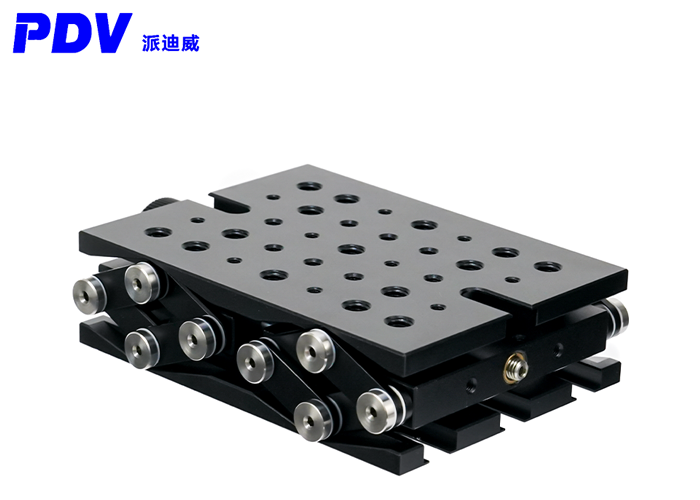

PT-SD415升降臺非常適合安裝需要高度調節的光機械子組件，剛性剪式設計，具有高穩定性，平行度佳，調節裝置用絲杠來驅使垂直運動，絲桿運動每轉一圈為0.8mm，可提供25mm的高度升降調節，且可以支撐的垂直負載高達50lbs。
安裝臺面101*76.2mm,頂板和底板臺面均都有多種螺紋孔排列，還帶有安裝槽。
頂板安裝孔: 10處M3，8處M4, 15處M6， 2處6.7*19.2mm;
底板安裝孔: 10處M3， 8處M4，11處M6， 6處6.7* 19.2mm。
